CT12350 Anında elektrikli su ısıtıcı PCBA

CT12350 Anında Elektrikli Su Isıtıcı PCBA

CT12350 Anında elektrikli su ısıtıcısı PCBA, 220 V, 6 kW anlık su ısıtma sistemleri için geliştirilmiş entegre bir kontrol çözümüdür. Kademeli ısıtma kontrolünü, su akışı algılamayı, sıcaklık regülasyonunu, LED ekran kontrolünü ve çoklu arıza koruma fonksiyonlarını tek bir PCBA'da birleştirir.

Ev tipi anlık elektrikli su ısıtıcıları ve özelleştirilmiş sıcak su cihazları için tasarlanan CT12350, farklı OEM ve ODM projeleri için donanım, ürün yazılımı, ekran ve arayüz özelleştirmesini destekler.

Yedi Güç Seviyesi ile 6 kW Isıtma Kontrolü

Test edilen anahtarlamalı güç kaynağı sürümü, 50 Hz'de AC 150–280 V arasında çalışır. AC 220 V nominal geriliminde PCBA, maksimum 6.000 W ısıtma yükünü destekler ve üç ısıtma çıkış grubunu kontrol eder.

Daha esnek sıcaklık düzenlemesi sağlamak için yedi güç seviyesi mevcuttur:

- Seviye 1: 1.400 W

- Seviye 2: 2.200 W

- Seviye 3: 2.400 W

- Seviye 4: 3.600 W

- Seviye 5: 3.800 W

- Seviye 6: 4.600 W

- Seviye 7: 6.000 W

Çok seviyeli ısıtma tasarımı, kontrolörün çalışma moduna, su sıcaklığına ve ısıtma talebine göre uygun bir çıkış seçmesine olanak tanır.

Akıllı Sabit Sıcaklık Kontrolü

CT12350 su ısıtıcı kontrol panosu, 30–55°C arasında ayarlanabilir bir sıcaklık aralığı sağlar. Sıcaklık algılama ve kontrol geri bildirimi için 50 kΩ NTC sıcaklık sensörü kullanılır.

AI modunda PCBA, giriş suyu sıcaklığına göre uygun bir güç seviyesini ve hedef sıcaklığı otomatik olarak seçer. Programlanan AI sıcaklık ayarları, test raporunda kaydedilen giriş sıcaklığı koşulları altında 39°C ile 45°C arasında değişir.

Rahat çalışma için üç sıcaklık modu da mevcuttur:

- Çocuk Modu: 38°C

- Yetişkin Modu: 42°C

- Kıdemli Modu: 45°C

Kontrol cihazı otomatik kalibrasyonu ve sabit sıcaklık parametrelerinin hafızaya alınmasını destekler. 25°C giriş sıcaklığında ve 1,5 L/dak ve 3 L/dak akış hızlarında kaydedilen numune testlerine göre ölçülen çıkış sıcaklığı, test edilen ayar noktalarında yaklaşık ±2°C dahilinde kaldı.

Su Akışının Aktivasyonu ve Bekleme Kontrolü

PCBA, tespit edilen su akışı yaklaşık 1,5 L/dk'ya ulaştığında ısıtma kontrol işlemini başlatır. Akış yaklaşık 1,3 L/dk'ya düştüğünde ısıtma durur.

Su akışı algılanmadığında kontrol cihazı yaklaşık iki saniye sonra bekleme moduna girer. Bir tuşa basılarak veya su akışı yeniden sağlanarak ekran yeniden etkinleştirilebilir. Bu kontrol mantığı, ısıtma işleminin gerçek su talebiyle koordine edilmesine yardımcı olur.

Dokunmatik Kontrol ve LED Ekran

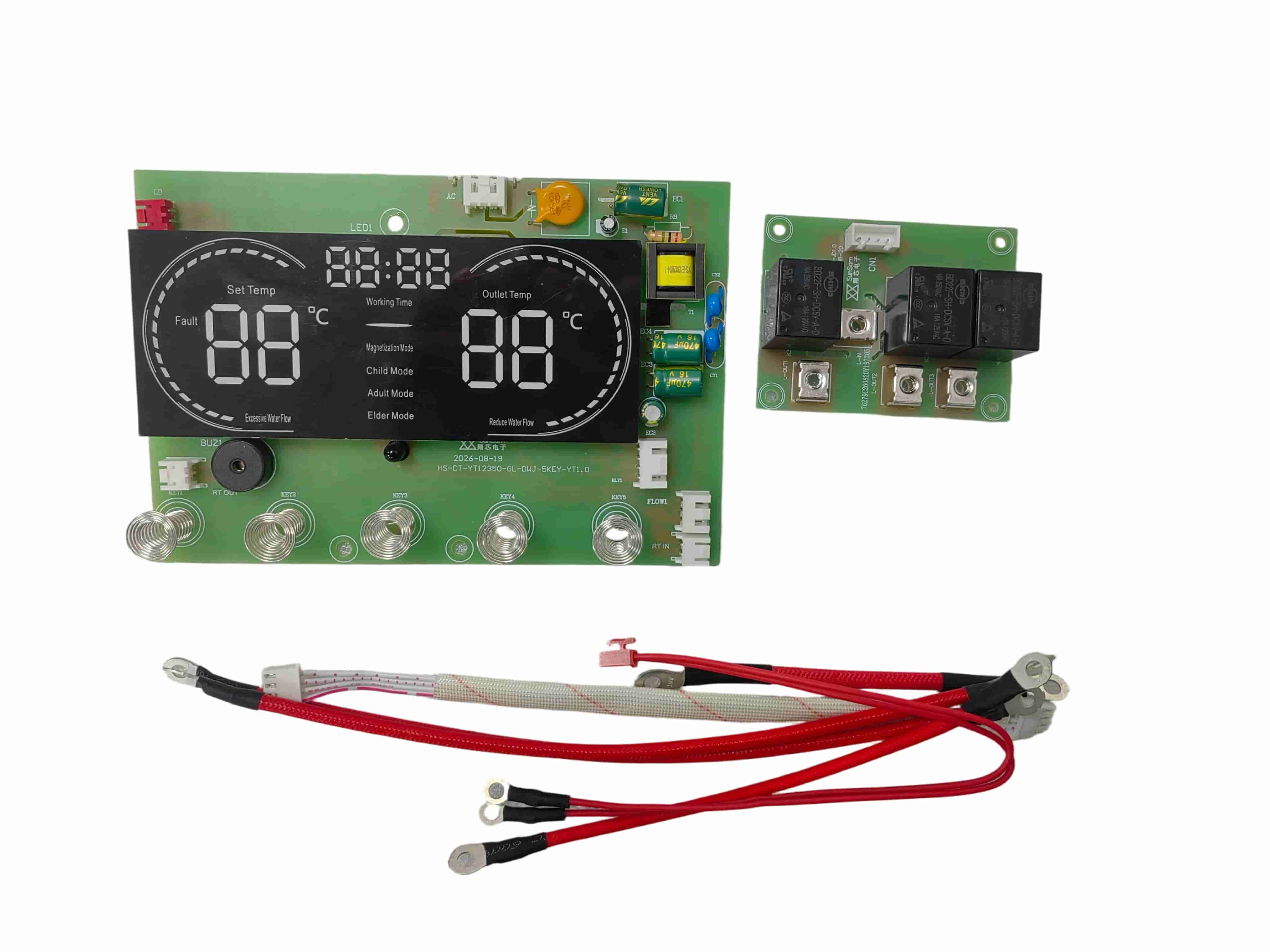

CT12350 Anında elektrikli su ısıtıcısı PCBA beş ana kontrol tuşu sağlar:

- Güç

- Sıcaklık veya güç artışı

- Sıcaklık veya güç azalması

- Yapay Zeka

- Mod seçimi

Dokunmatik kontrol arayüzü, yüzeye monte 4 mm'lik bir cam panel veya 2 mm'lik bir plastik panel aracılığıyla çalışabilir ve cihaz üreticisinin farklı ön panel tasarımları geliştirmesine olanak tanır.

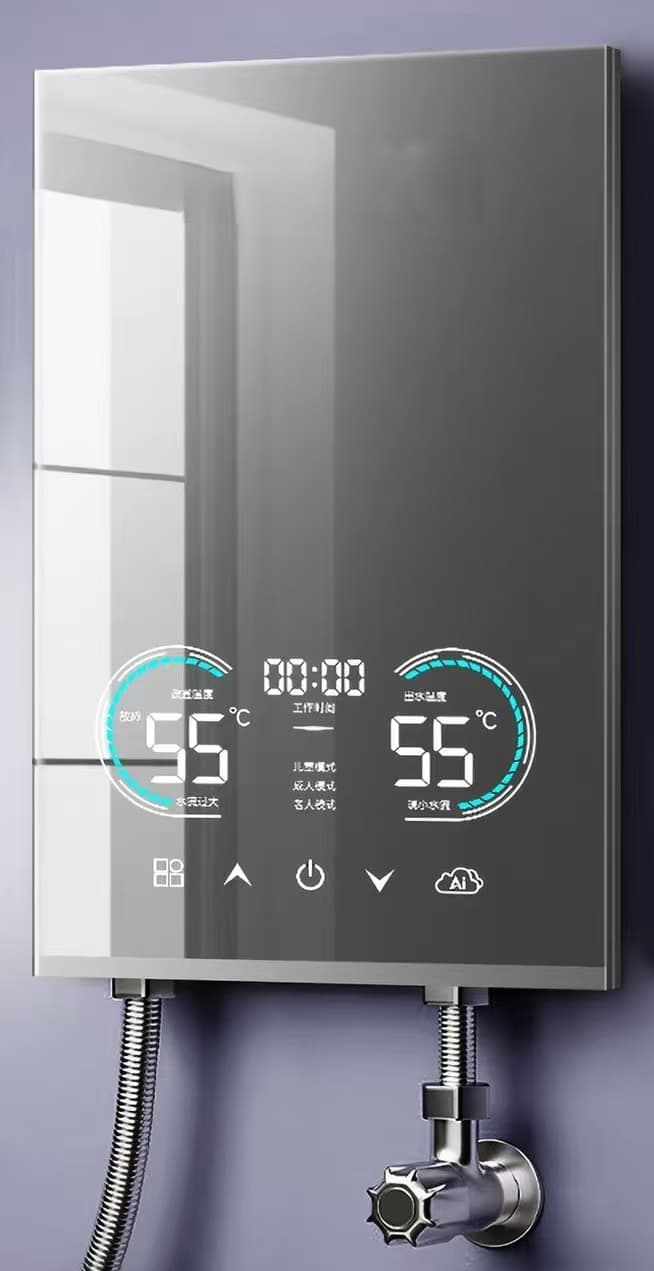

LED ekran şunları sunabilir:

- Çıkış suyu sıcaklığı

- Sıcaklığı ayarlayın

- Çalışma süresi

- Isıtma durumu

- Güç açık durumu

- Seçilen çalışma modu

- Arıza kodları

Ekran simgeleri ve arayüz düzeni, ürünün görünümüne ve müşteri gereksinimlerine göre ayarlanabilir.

Çoklu Arıza Koruma Fonksiyonları

CT12350, anında elektrikli su ısıtıcı uygulamaları için çeşitli kontrol ve arıza teşhis fonksiyonları içerir.

Çıkış sıcaklığı 63°C'ye ulaştığında kontrol cihazı ısıtma çıkışını otomatik olarak bir güç seviyesi kadar azaltır. Sıcaklık 65°C'ye ulaşır veya onu aşarsa E4 aşırı sıcaklık alarmı etkinleştirilir ve ısıtma durdurulur. Sıcaklık 55°C'nin altına düştüğünde normal çalışma devam edebilir.

Denetleyici ayrıca şunları da destekler:

- E1 kaçak arıza alarmı ve ısıtmanın kesilmesi

- E2 çıkış sıcaklık sensörü açık devre veya kısa devre koruması

- Sıcaklık sensörü arızası giderildikten sonra otomatik kurtarma

- Daha kolay inceleme ve bakım için arıza kodu ekranı

Nihai koruma performansı, cihazın tasarımının tamamına, sensörlere, kablolara, ısıtma sistemine ve diğer güvenlik bileşenlerine bağlıdır.

Ana Teknik Özellikler

| Parametre | Şartname |

|---|---|

| Ürün Modeli | CT12350 |

| Ürün Tipi | Anında Elektrikli Su Isıtıcı PCBA |

| Kontrol Panosu Tasarımı | İzole Entegre Kontrol Panosu |

| Çalışma Gerilimi | AC 150–280 V, 50 Hz |

| Anma Gerilimi | alternatif akım 220 V |

| Maksimum Isıtma Yükü | 6.000W |

| Isıtma Kontrol Çıkışları | 3 Grup |

| Güç Seviyeleri | 7 Seviye |

| Sıcaklık Ayar Aralığı | 30–55°C |

| Aktivasyon Akış Hızı | 1,5 L/dak |

| Kapatma Akış Hızı | 1,3 L/dak |

| Sıcaklık Sensörü | 25°C'de 50 kΩ NTC |

| Önceden Ayarlanmış Modlar | Çocuk 38°C, Yetişkin 42°C, Yaşlı 45°C |

| Dokunmatik Panel Uyumluluğu | 4 mm Cam veya 2 mm Plastik Panel |

| Çalışma Sıcaklığı | −15°C ila 65°C |

| Çalışma Nemi | %10–%95 bağıl nem |

Örnek Testi ve Performans Doğrulaması

Numune doğrulaması sırasında, anahtarlamalı güç kaynağı versiyonu AC 280 V'de sekiz saat boyunca anormal bir performans olmadan sürekli olarak çalıştı. Sistem ayrıca 65°C ve %90 bağıl nem test ortamında sekiz saat boyunca çalıştırıldı.

Bu sonuçlar test edilen numuneye ve belirlenen test koşullarına ilişkindir. PCBA müşterinin komple su ısıtıcısına entegre edildikten sonra nihai elektrik, çevre ve güvenlik spesifikasyonları tekrar doğrulanmalıdır.

OEM ve ODM PCBA Özelleştirmesi

CT12350, özelleştirilmiş anlık elektrikli su ısıtıcı projeleri için referans kontrol platformu olarak kullanılabilir. Mevcut mühendislik ve üretim hizmetleri şunları içerir:

- PCBA donanım tasarımı

- Gömülü ürün yazılımı geliştirme

- Isıtma kontrol mantığının özelleştirilmesi

- Ekran ve dokunmatik arayüz özelleştirmesi

- Konektör ve kablo demeti adaptasyonu

- Sıcaklık ve akış sensörü uyumu

- Bileşen kaynağı

- SMT ve DIP montajı

- Fonksiyonel testler

- Prototip ve seri üretim

Proje değerlendirmesi için müşteriler gerekli çalışma voltajını, ısıtma gücünü, ürün boyutlarını, ekran tasarımını, sensör özelliklerini, bağlantı şemasını ve hedef güvenlik standartlarını sağlayabilir.

Uygulamalar

CT12350 kontrol platformu aşağıdakiler için uygundur:

- Ev tipi anlık elektrikli su ısıtıcıları

- Anında elektrikli duş suyu ısıtıcıları

- Kompakt duvara monte su ısıtıcıları

- Banyo ve mutfak sıcak su cihazları

- Özelleştirilmiş OEM ve ODM su ısıtma sistemleri

220 V'luk bir ani su ısıtıcısı geliştiriyorsanız ve özelleştirilebilir 6 kW'lık bir kontrol PCBA'ya ihtiyacınız varsa ürün özellikleriniz, çizimleriniz veya mevcut örneklerinizle birlikte SunSam ile iletişime geçin. Mühendislik ekibimiz kontrol gereksinimlerini değerlendirebilir ve uygun bir PCBA geliştirme ve üretim teklifi hazırlayabilir.
